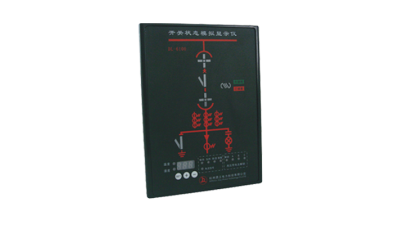

DL-6100

产品概述

DL-6100系列开关状态综合指示仪是根据当前中压系统柜技术发展而开发设计的一种新型的多功能、智能化模拟动态指示装置。它集一次回路模拟图、开关状态、断路器位置、接地闸刀位置、弹簧储能状态、高压带电指示、高压带电闭锁以及自动加热除湿控制、温湿度数字显示等多功能于一体，并带有RS485通讯及负载断线报警等功能可选；这些指示功能可分可合，用户可根据需要选择指定不同的订货型号并提供一次方案图即可。该产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关状态的指示功能和安全性能。产品具有先进技术、显示清晰、长寿命等特点。

DL-6100系列开关状态综合指示仪的应用，可取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器、带电（闭锁）指示器、自动加热除湿、温度控制器等多种控制、指示装置。

主要技术指标

▲工作电源：AC/DC 85～230V

▲使用条件：温度，-25℃～+65℃；湿度，相对湿度≤90%RH

▲温度测量范围：-25℃～+65℃

▲湿度测量范围： 5～99% RH

▲温度精度: ±1 ℃

▲湿度精度：±5% RH

▲控制端输出：AC22V 3A

▲功    耗：≤5W

外型及开孔尺寸

外型尺寸：195mm（高）×147mm（宽）×50mm（深）

开孔尺寸：177（高）mm×131（宽）mm

嵌入式安装：先在中门上开177mm×131mm矩形孔，将其装入，然后用四个φ3螺钉紧固即可（间距为183mm×135mm）。
