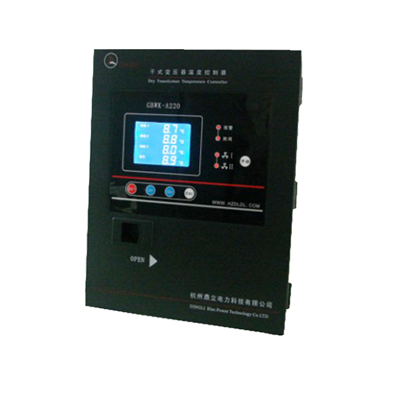

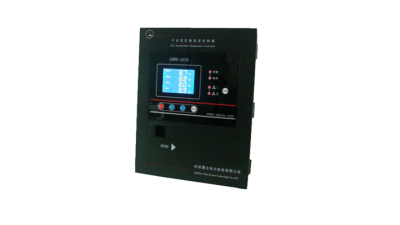

DL-GBWK-A220系列

产品概述

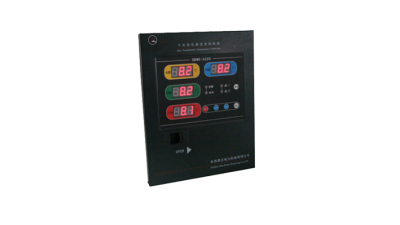

       DL-GBWK-A220系列干式变压器温度控制器采用高性能PT100传感器，采用液晶屏或数码管显示三相绕组及铁芯温度值,是保证干式变压器安全运行的控制装置。该仪表设计新式，结构紧凑、牢固、显示醒目、直观，具有更加完善的系统保护、参数保存与输出指示等功能。其特有的温度超限报警、超温跳闸、风机定时启停、三相绕组温度4～20mA模拟量输出和RS-485通讯等功能；可以更好的保证无人值守供电系统安全、高效运行。本产品具有精度高、体积小、寿命长、安装方便，易使用等特点。

主要技术指标

工作电源：AC220V  50Hz

使用条件：温度，-25℃～+65℃;湿度，相对湿度≤93%RH

控制、报警、跳闸温度设置范围5～200℃可调

三相绕组及铁芯的测温范围：0℃～200℃

环境温度的测温范围：0℃～125℃

精    度: ±1℃

风机输出：有源输出AC220V 5A

超温报警：触点输出（常开）5A

跳    闸：触点输出（常开）5A

耐 高 压：50HZ，2500V历时1min，无击穿或飞弧现象

绝缘电阻：≥500MΩ

功    耗：3W

体    积：210×260×88mm³

       重    量：800g

安装方式

嵌入式安装：开孔尺寸183^+0.5宽×233^+0.5高mm， 固定孔：在中心间距为100(宽)×246(高)mm  上打4个∮5mm的安装圆孔

     挂式安装：安装孔间距110mm，入孔10mm,挂孔5mm
